本体はグローボックス裏に取付けます。

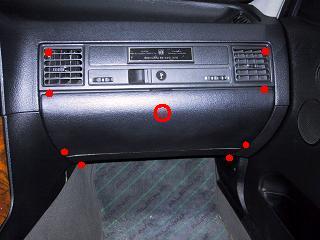

グローボックス周りのネジを８本外します。
（年式によってはライトの裏（赤円）の所もナットで固定されてます）
ネジを外したら、グローボックスを手前に引き出します。
グローボックス裏に、各種ユニット装着用のトレイがあり、ここの上段に装着されているのがドアロックユニットです。
下段に本体を装着し、ロック線とアンロック線を結線します。
ピコピコ 線色 ドアロックユニット 線色 ロック線 青 白/赤/黄 アンロック線 緑 青/赤/黄

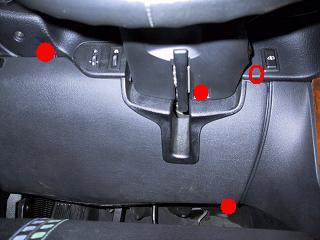

アンダーパネルのネジ２箇所（年式によっては赤円の所も）を外し、パネルを手前に引くと外れます。
ハンドルトリム下のネジを１本外し、ここのプラスチックを引抜きます。
ハンドルトリムは上下で別れてますので、横の隙間から開きます。
キーシリンダーの配線にイグニッション線を結線し、ホーンスイッチの線も結線します。
ピコピコ 線色 ハンドルトリム内 線色 イグニッション 白 紫 ホーンスイッチ 緑/黒 茶/赤
１：
２：
１：ハザードリレーへの結線（〜’92モデル）
イグニッション、ホーンの結線時に取外したアンダーパネル内のクラッシュコントロールモジュールに結線します。
ピコピコ 線色 モジュール ピン番号 黄 ５（中心の端子）
２：ハザードスイッチへの結線
ハザードスイッチは裏側から押し出し、裏側で結線します。
ピコピコ 線色 ハザードＳＷ 線色 黄 茶/青

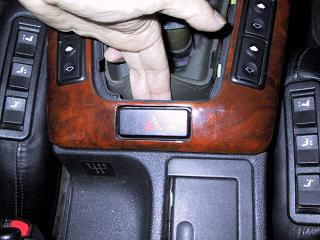

シフトレバーのパネルを引き抜きます。
（ＡＴ、ＭＴとも左右の爪で固定されています）

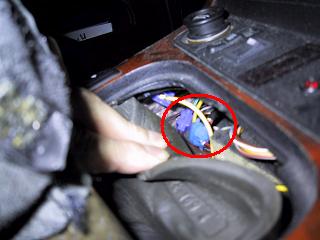

シガライターの線２本を手前に引き出し電源を結線します。
ピコピコ 線色 シガライター 線色 電源＋１２Ｖ 赤 赤/黒/黄 マイナス 黒 茶
ハザードスイッチは裏側から押し出し、裏側で結線します。
|
穴を大きく開け過ぎないように、少しずつ確認しながら行ないます。

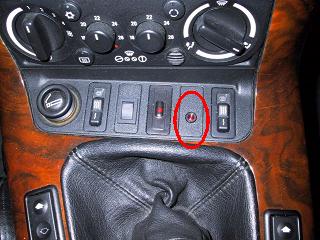

運転席から操作しやすく、且つ、目立たない場所に装着します。
サイレンの装着
サイレンは、エンジンルーム等に装着します。
