グローボックスをあけ左右横に付いているクリップピンをマイナスドライバーを使用して外します。
再度グローボックスを閉め、１０㎜レンチを使用して、ナットを外します。グローボックスを開けると、グローボックスが外れます。
グローボックスに接続されているコネクター（写真左側の物）を外します。
中段に本体を装着し、ロック線とアンロック線を結線します。
ピコピコ 線色 ドアロックユニット 線色 ロック線 青 白 アンロック線 緑 水色

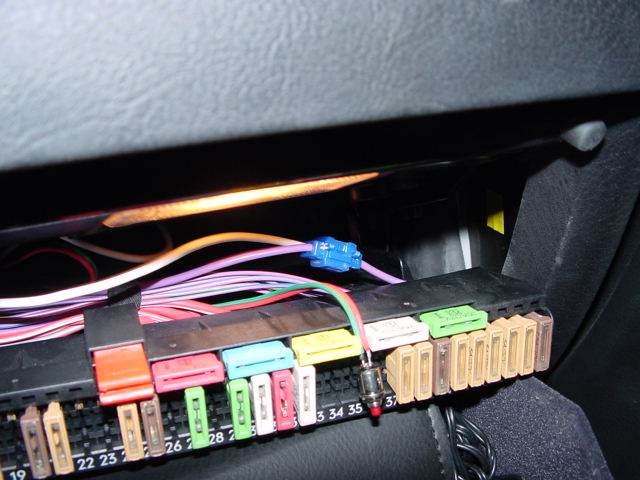

ヒューズボックス裏の、左側の上の方に紫色の線があります。
ここに、イグニッションの線を結線します。
ピコピコ 線色 ボックス裏 線色 イグニッション 白 紫
アンダーパネルのネジ○箇所を外し、パネルを手前に引くと外れます。
ハンドルトリム下のネジを１本外し、ここのプラスチックを引抜きます。
ハンドルトリムは上下で別れてますので、横の隙間から開きます。
ホーンスイッチの線を結線します。
ピコピコ 線色 ハンドルトリム内 線色 ホーンスイッチ 緑/黒 茶/赤
革の部分を上に引張り、革の部分を外します。
そこに手を入れ周りのプラスチックも上に引き上げると外れます。
シフトレバー横の白いコネクターに、電源を結線します。
ピコピコ 線色 シガライター 線色 電源＋１２Ｖ 赤 赤/黒/黄 マイナス 黒 茶
ハザードスイッチは裏側から押し出し、裏側で結線します。
|
 |
［参考] 配線の通し方
・エアコンのスイッチ等が付いているボックスを、隙間に爪などを入れ外します。 差込式なのでネジ等はありません。
・下のＤＳＣのスイッチが付いたボックスを、エアコンのボックスが入っていた窓から手を入れ手前に押し出します。
後ろにコネクターが付いていますので、これは外した方が作業しやすいです。
・外した部分から針金等を使用して、後ろのグローボックスに針金を出します。
針金にピコピコの赤、黒、黄色線をテープ等で巻いて、針金を手前に引張りコードは３本を通します。
・同様にして、シフトレバー横まで３本コードを引き出します。
穴を大きく開け過ぎないように、少しずつ確認しながら行ないます。
運転席から操作しやすく、且つ、目立たない場所に装着します。
サイレンは、エンジンルーム等に装着します。
