【ピコピコ取付方法　TOYOTA Vitz FD(type SS)】

結線箇所

※ピコピコ本体内部の入力切替は、Ｎ側に設定してください。
※Ｖｉｔｚの場合はドアロック信号がマイナス接地の為、ドアロック信号線は反対に接続します。
※車両側の接続箇所は、同様の機能・信号が得られる箇所であればどこでも可能です。
※確認の為、接続前にテスター等でチェックしてください。

結線方法

本体取付け、ハザード線以外の結線

本体はヒューズボックス周辺に取付けます。

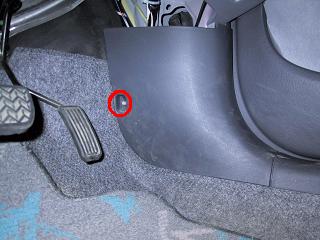

クリップ１箇所とネジを１本（赤円）外し、右側サイドトリムを外します。
サイドトリム内を通る純正リモコン受信機からのケーブルを引出します。
黒いケーブルカバーを一部開き、配線を引出します。

本体からのケーブルを６本結線します。

ピコピコ　線色リモコン受信機　線色

電源＋１２Ｖ赤赤

マイナス黒黒

ホーン緑/黒白/赤

イグニッション白青/白

ロック信号青黄/黒

アンロック信号緑青/黒

ハザードの結線

ハザードスイッチの線は、エアコンパネル裏側で結線します。

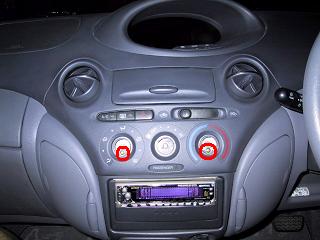

空調ダイアルを３個引抜き、左右の２個のネジ（赤円）を外します。
エアコンパネルを手前に引きながらクリップを外します。

ハザードスイッチ裏側のコネクタに結線します。

ピコピコ　線色ハザードＳＷ　線色

ハザード黄緑/橙

ＬＥＤの装着

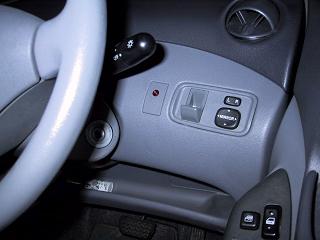

ＬＥＤはお好みの場所に穴をあけ装着します。

穴を大きく開け過ぎないように、少しずつ確認しながら行ないます。

Ｈｅｌｐスイッチの装着

運転席から操作しやすく、且つ、目立たない場所に装着します。

サイレンの装着

サイレンを装着する場合は、ピコピコ本体内部のジャンパーをＰ側にします。
サイレンは、エンジンルーム等に装着します。
