◆シフターの「飛び越し」防止について
シフターには、一般に「飛び越し」防止機構が盛り込まれています。専用の部品が付いている訳で
はなく、シフト機構を構成する部品の位置関係で「飛び越し」を防止するようになっています。
「飛び越し」とは、たとえば、１速から２速へシフトアップした時に、２速を通り越して３速に入っ
たり、３速までいかないにしても、２速と３速の中間まで（中間ニュートラル状態）いったり、ある
いは、3速から2速にシフトダウンする際に、2速を飛び越して（この場合は）ニュートラルになって
しまうことです。
シフトアップよりも、シフトダウンの際に発生しやすく、コーナーの手前などで、一気にシフトダ
ウンする際に発生することが多いと思われます。
「飛び越し」の発生メカニズム
チェンジペダルを踏むとシフトカムが廻されます。廻されたカムは「運動の法則」(慣性力）で回り
続けようとします。それをストッパレバーがシフトカムの谷に入り込んで止めているのですが、慣性
力が大きいと、ストッパレバーでは止めきれず、シフトカムが回り過ぎて発生します。
Ｒ１００ＲＳに乗り始め、そのシフターを見て永いこと疑問に思っていたことがありました。それ
は、Ｒ１００ＲＳには「飛び越し防止」機構が無いのです。
シフトカムの山形状には、山の先端が丸いモノと尖ったモノの二種類あります。当然、尖ったモノ
の方が中間ニュートラルにはなりにくいのですが、飛び越し防止とは異なります。
ある時、たこやきさんの乗るＲ１００ＧＳのシフターの写真を見たら、謎が解けました。
|
|
|
|
Ｒ１００ＲＳ（初期型）
|
Ｒ１００ＧＳ（８９年式）
|

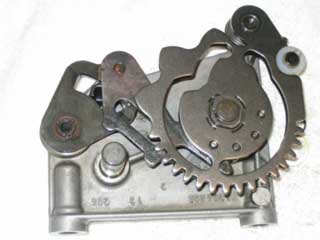

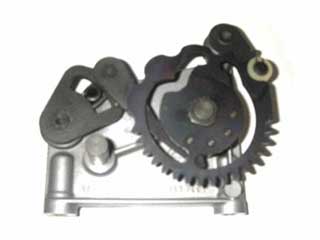

上の写真は、左が「飛び越し防止」が付いていないモノ、右が「飛び越し防止」が付いているモノです。

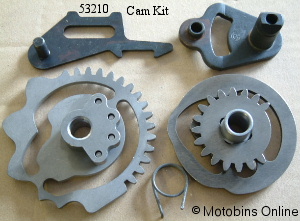

シフトカムの山形状が違いますが、この形状のシフトカムはＲ１００ＲＳの後期型で採用されています。も
う一つの大きな違いがレバーの形状です。
 |
ＧＳ用は、赤印のところの形状が変わっています。
この部分の形が「飛び越し防止」のキーとなるところです。
どのようなメカニズムかというと・・・。
 |
 |
|

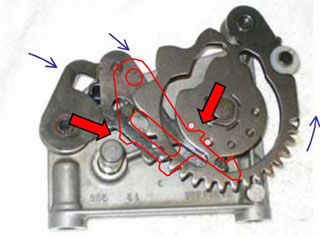

シフトダウン時
|

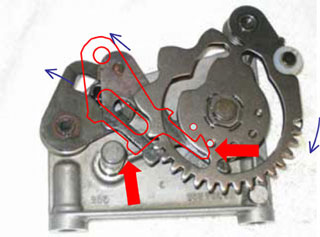

シフトアップ時
|
