木箱をつくるのに使ったものです。 板は写っていませんが、お手ごろに売っていたものを購入しました。（８００円） 左上は蝶番です。 その下は鍵みたいなガチョーンと止めるやつです。 右側は、角を補強する金具です。４個入りで１００円ｗ
	なんにも意味ありませんが、Ｙ型端子をつなげてみました。 暇つぶしにはなります（＾ｖ＾）　（暇なんてないのに） 結構難しいんですよ(;_; )( ;_;) Ｙ型端子は後ほど、端子台に接続するときに使用します。
	出来上がった外観です。 スイッチの取り付け穴は、３ｃｍのホールソーを使いました。 制御箱の寸法はブレーカ・端子台・プログラムリレー・電磁弁が収まる程度の寸法を採寸して切りました。 今回、手動ののこぎりで切ったので多少歪んだところもありましたが、なんとか出来ました。
	電磁弁の端子です。 小さめのＹ型端子を使って接続しています。 白を常時電源としておき、赤か黒に電気を流すことによって方向を切替します。 緑はアース線です。 ここには、カバーがつきます。 ２００Ｖの交流なので極性はありません。
	フタの表の照光型スイッチの裏側です。 上の２本線はランプ電源です。ランプの電源は６Ｖなので、 ２００Ｖからトランスで６Ｖに変圧しています。（黒い部分） 下の線は、スイッチの接点に使用しています。
	電磁弁です。仮止めして寸法を測っています。
	上の写真の電磁弁の裏側です。 真ん中のポートが圧縮空気の入口となります。 向かって左側のコックが閉速度調整弁。右側が開速度調整弁となります。 ちなみに、このコックの値段は一個１５００円くらい。電磁弁の穴はRc3/8でチューブで接続をするために使用したもの（銀色）はRc1/4です。 そのままでは接続できないので、異形ソケット（写真では見づらいですが）を使用しました。これが、高価で１つ５８０円します。それを５個使用しました。ここでのポイントは、必ずシールテープを巻くということです。一度巻かずにやってみたら「シュー」と漏れている音がしました。エアー関連の商品は値段が高いです。その点、精度も抜群ですがね。

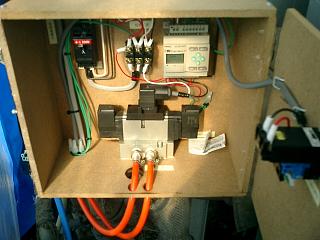

	ここで、一応全ての配線が終了した写真を載せておきます。 これから詳しい配線方法を説明しますので、イメージだけでも。
