リモコンドアロック連動ハザードPPSS(Version4）
　（PIC版 PikoPiko Security System)

-----　販売価格（送料別）　-----

ピコピコ　１セット：本体、ハーネス２個、エレクトロタップ６個、スイッチ１個
　　　　　　　　　パネル埋込型ＬＥＤ１個、ＰＰステッカー２枚

　　　　　現在、本体組立てキットの販売は行なっていません。

	組立てキット	完成品
type３６	6000円	7000円
typeＳＳ	6000円	7000円
typeWＳ	6000円	7000円

　オプション　：　２回路リレー　　　　　　　　　 1000円（結線済み）
　　　　　　人体感知ユニット　　予価　2800円（組立てキット）
　　　　　　動き感知ユニット　　予価　3700円（組立てキット）

　　typeSSはハザードSW出力がON/OFFの車種用、typeWSはプッシュONの車種用です。
　　type３６は、typeSSからミラー開閉出力機能を省き、２重ロック出力機能を追加してます。
　　組立てには、ハンダコテ、ハンダ、ニッパー、カッターナイフ、プラスドライバーが必要です。
　　取付けには、エレクトロタップカシメの為プライヤーが必要です。

Version UP ：旧VersionからVersion4への変更
　　　Version１は、回路基板の一部修正とPICメモリの書換えが必要です。1000円(PIC交換＋送料)
　　Version２以降は、PICメモリの書換えが必要です。　　無料　　　　　　　　　 (送料別)

　　　Version3→Version4
　　　　　キーOFF後、3.9秒間アンサーバックしない機能の追加
　　　Version2→Version3
　　　　　外部センサー入力によるハザード警告機能追加
　　　Version1→Version2
　　　　　リモコンドアロック操作時の、ホーン/サイレンの発生回数をハザードと同数に設定
　　　　　ドアミラー開閉機能追加
　　　　　ドアロック確認ハザード機能追加
　　　　　ホーン発生時間の変更
　　

-----　接続確認車種　-----

ＢＭＷ	Ｅ３６、Ｚ３、Ｅ３９、Ｅ４６
ＡＬＰＩＮＡ	Ｂ６−２．８／２、Ｂ３−３．０／１
ＶＷ	ＧＯＬＦ�V　ＧＬｉ*
Ｊａｇｕａｒ	Ｓ-Type R、X-Type
ＴＯＹＯＴＡ	Ｖｉｔｚ 　ＦＤパッケージ
ＭＡＺＤＡ	ユーノス５００ ２０Ｇ
ＤＡＩＨＡＴＳＵ	ＭＯＶＥ*

　・車種名をクリックすると取付け説明書を表示

　　*）　ハザード出力用に２回路の追加リレーが必要

　現在、接続不可であった車種はありません。

-----　質問等、問合せ先　-----

　　販売に関する質問　　　：　e-mail　　rasuka@525i.bohp.to
　　技術的な質問　　　　　 ：　e-mail　　mar@ALPINA-B6.bohp.to

------------------　　解説書　　------------------

概要

�@本システムの電源はDC12Vです。
�Aドアロック信号は、プラスコントロール、マイナスコントロールの両車種
　に対応しています。
�B外部機器コントロール用の出力容量は、Max150mAです。
　これを超える場合はリレー等の追加を行ってください。

主な機能

機能選択

・ドアロック連動機能のON/OFFの切換えができます。
・セキュリティON/OFFの切換えができます。
・ドアロック連動時およびセキュリティ動作時の、ハザード出力ON/OFF、
　ホーン／サイレン出力ON/OFFの切換えができます。
・ドアロック連動時のハザード、ホーン／サイレンの回数を設定できます。
　（1〜255回の設定が可能）

オプション（個別に対応）

・ドアロック動作時の、ハザード、ホーン／サイレンの速さを変更ができます。
・セキュリティの動作時間の変更ができます。
・ご挨拶時の、ホーン、ハザードの点滅回数、速度を変更できます。
　

梱包内容

・本体（１）
・ハーネス（２）
・ＬＥＤ（１）
・スイッチ（１）
・エレクトロタップ（６）
・PPSSステッカー（２）

・解説書は添付しません。
　本文は当ＨＰを利用ください。
　機能設定方法のみ、メールにて送付します。

結線

・ハーネス１（１０Pコネクタ）
　１：赤　　　　常時プラス
　２：黒　　　　ボディアース
　３：黄　　　　ハザードマイナス出力（車両ハザードリレーへ）
　４：青／黒　　サイレンマイナス出力（車両サイレンマイナス電源へ）
　５：緑／黒　　ホーンマイナス出力（車両ホーンリレーへ）
　６：黄／黒　　ドアミラー開閉用マイナス出力
　　　　　　　（Type36では２重ロック用マイナス出力）
　７：白　　　　イグニッション（ACCでも可能ですがIGがお奨め）
　８：白／黒　　外部センサーマイナス入力
　９：青　　　　アンロック線（マイナスコントロール車はロック線へ）
　10：緑　　　　ロック線（マイナスコントロール車はアンロック線へ）

・ハーネス２（５Pコネクタ）
　１：マイナス
　２：ＬＥＤプラス（ＬＥＤ結線済み。車内の見える位置に設置して下さい）
　３：Helpスイッチ（スイッチ結線済み。車内の見えない所に設置して下さい）
　４：挨拶用ハザードスイッチ（操作し易い場所に設置して下さい）
　５：挨拶用ホーンスイッチ（操作し易い場所に設置して下さい）
　　　 （４，５のスイッチはアース接地です。アースまたは5Pコネクタの１番ピンに接続）

ジャンパー設定

・本体内部基盤上のジャンパーでタイプを切換えます。
　ジャンパー１
　　　ドアロック動作確認音、警報用にサイレンを接続する場合はＰ側ジャンパー。
　　　サイレン未接続でホーンを鳴らす場合はＨ側ジャンパーをして下さい
　ジャンパー２
　　　ドアロック信号が、プラスコントロール、マイナスコントロールの何れの車種も、
　　　通常はＮ側にして下さい。

　　　注）プラスコントロール車種で動作が安定しない場合はＥ側にして下さい。
　　　　　（ＢＭＷ　Ｅ３９系、Jaguar　S-Type R）
　　　　　外部ユニット制御の車種で、プラスコントロール信号の車種はＥ側にして下さい。
　　　　　（ＢＭＷ　Ｅ３６系、Ｚ３系）

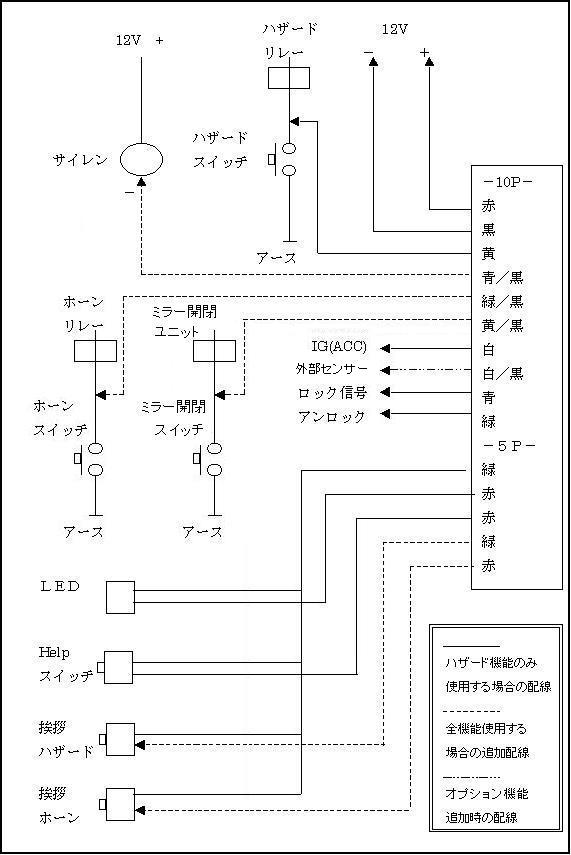

配線図

サイレン、挨拶スイッチ（ハザード・ホーン）を付けたい方は、パーツ店・電気店等で購入下さい。
本体には機能を内蔵してますので、結線する事で動作します。

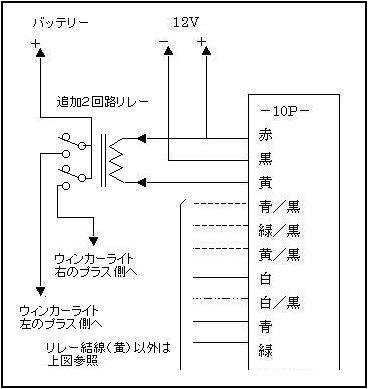

追加リレー時の配線図

機能説明

・リモコンドアロック連動

　車両に設置されたリモコンドアロック動作時に、初期設定では、ロック時１回、アンロック時２回
のハザードを点滅します。
　ハザード、ホーン／サイレンの動作は個別にON/OFFが設定可能です。また、ロック状態では、
ＬＥＤが点滅動作となります。
　なお、イグニッションON状態では動作しません。

　付加機能として、ロック時に更にロック信号を感知すると高速フラッシャーで８回のハザード点滅、
ドアロックに連動しドアミラー開閉を行なう事ができます。

・車両盗難防止

　セキュリティONにすると、イグニッションONの時またはHelpスイッチを押した時にセキュリティ
機能が動作します。
　２分間LEDがややゆっくり点滅し、その後１分間高速点滅します。この間に、Helpスイッチを押し
て解除しないと警報動作になり、ハザード点滅と、ホーン／サイレンを鳴らし警告します。また、
セキュリティ機能が動作中、ハザードおよびホーンスイッチを押すと直ちに警報動作になります。
　警報動作は、Helpスイッチを押すことで解除できます。
　ハザード、ホーン／サイレンの動作は個別にON/OFFが設定可能です。

（使用例１）
　車を駐車中、盗難によりエンジンが掛けられると３分後に警報動作。
（使用例２）
　車に乗車中、窃盗団に襲われ車を奪われる場合、Helpスイッチを押してから車両を離れる事で
　３分後に警報動作。
（使用例３）
　車に乗車中、災害・事故等で車に閉じ込められた場合、Helpスイッチを押し、ハザードまたは
　ホーンスイッチを押す事で、直ちに警報動作。

　　　【警報動作している車を運転し、逃走する人は少ないかと思います。。。】

・外部センサー入力ハザード警告

　セキュリティ機能をONにしリモコンによりドアロックを行なうと、外部センサー入力ハザード警告
機能が動作します。
　セキュリティ機能ONでLEDが点滅してる状態の時、外部センサーが感知するとハザード点滅
します。
　
　　オプション
　　　人体感知センサーユニット：赤外線センサーを使用したユニット。
　　　　　　　　　　　　　　　　　　　感度、ハザード時間の設定変更が可能
　　　動き感知センサーユニット：超音波センサーを使用したユニット。
　　　　　　　　　　　　　　　　　　　

・ご挨拶機能　

　1)挨拶用ホーンスイッチを押すと、ホーンをすばやく２回鳴らします。
　　対向車に対する挨拶に使用できます。
　2)挨拶用ハザードスイッチを押すと、ハザードを高速フラッシャーで３回点滅します。
　　後ろの車に挨拶する時に使用できます。

機能選択Map
　　（設定変更操作方法は、購入された方にメール添付にて連絡しております）

初期設定	ハザード出力　　　　　 ＯＮ	ホーン/サイレン出力　　 ＯＦＦ
ドアロック連動機能 ＯＮ	動作	停止
セキュリティ機能 ＯＦＦ	停止	停止

・機能のONと、出力のONが重なる項目が動作します。
　（初期設定では、ドアロック連動機能のハザードが動作）
・LEDの動作はOFFにできません。
　必要の無い場合は、見えない所に装着ください。
・挨拶用のハザード、ホーンは、常に動作します。
　スイッチの装着は必須では有りませんが、機能選択時に必要です。

※本システムは十分な動作確認を行っていますが、車両への装着におきましては、充分検討のうえ
自己責任でお願い致します。
