日は、お勉強!
加圧水型原子炉(、英: Pressurized Water Reactor, PWR)は、原子炉の一種。核分裂反応によって生じた熱エネルギーで、一次冷却材である加圧水(圧力の高い軽水)を300℃以上に熱し、一次冷却材を蒸気発生器に通し、
そこにおいて発生した二次冷却材の軽水の高温高圧蒸気によりタービン発電機を回す方式。
発電炉として、原子力発電所の大型プラントのほか、原子力潜水艦、原子力空母などの小型プラントにも用いられる。
加圧水型(PWR)は、原子炉の圧力を沸騰しないように沸騰水型の2倍程度に加圧してあり、原子炉は冷却水を高温にする役目を果たしています。タービンを回す蒸気は、この高温高圧の熱水を熱源として蒸気発生器で発生させる構造になっています。
加圧水型では、中性子を吸収する制御棒の挿入度と冷却水に混ぜた中性子吸収材であるほう素の濃度とを調整して制御しています。
通常出力を一定にするには、制御棒は使わず余分の中性子を吸収するほう素濃度を運転時間とともに下げていく運転方法を採用しています。
世界の60%シェアー
開発会社、ウェスティングハウス社(WH)創始者ジョージ・ウェスティングハウスは交流発送電、(GEとは、ライバル)
主採用電力会社、関電、九州電力【九州電力 川内原発:発電と送電開始 1年11カ月ぶり家庭に】川内原発
1、2号機(各出力89万キロワット)があり、いずれも東京電力福島第1原発とは異なる加圧水型軽水炉。1号機は1984年、2号機は85年に営業運転を開始した。福島原発事故時は運転中で、
1号機は2011年5月、2号機は9月に定期検査で停止した。1、2号機とも昨年9月、福島原発事故を踏まえた新規制基準を初めてクリアし、11日に1号機が再稼働した。事故前から計画されている3号機の増設は凍結されている。

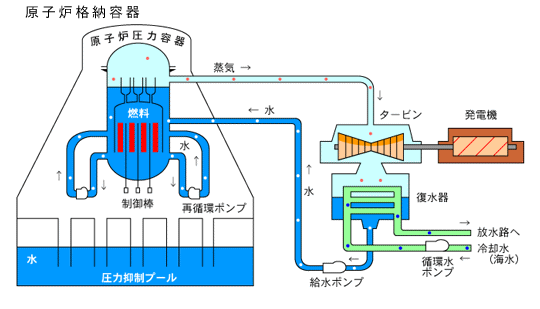

沸騰水型原子炉(、英: Boiling Water Reactor、BWR)
沸騰水型原子炉(、英: Boiling Water Reactor、BWR)は、核燃料を用いた原子炉のうち、純度の高い水が減速材と一次冷却材を兼ねる軽水炉の一種である。
沸騰水型(BWR)は、原子炉で水を沸騰させ、発生した蒸気でタービンを回す構造になっています。原子炉で発生する蒸気は、中性子を吸収する制御棒の挿入度と、炉心を流れる冷却水の量(再循環流量)により、制御し運転します。
通常出力を一定にするには、炉心を流れる冷却水の調節によって行います。運転時間が経過してきて燃えるウランの量が少なくなってきたら、制御棒を若干引き抜き、再び再循環流量を低くし、運転時間とともに再循環流量を増加していく運転方法を採用しています。
世界の20%シェアー
開発会社 ジェネナルエレクトロニクス(GE)、創始者トーマス・エジソン、直流分野
主採用電力会社、東電、中電
【どちらが、地震に対して安全か?話題になりますが、原子力潜水艦、原子力空母に採用されている、加圧水型原子炉のほうが、常に振動環境の過酷条件化で、運用されている
実績データが多く、乗組員の安全(放射能の隔離)も考慮されていると、、しろーと目には、思いますが、蒸気発生器など構造が複雑になることから、レベルの低いトラブルは、多いと思います。
(スリーマイル事故は、操作ミスで被害が大きくなる、事故当時、137個もの警報灯が点灯する「クリスマス・ツリー現象」が生じ、また警報音も30秒間に85回も鳴り響く状況であり、
後に運転員が「パネル板を外して窓の外へほうり出したくなった」と証言するほどであった)。、、、 いかがなものか?、、、、興味ある人は、マウスを近づけると、振動しますので、、、シュミレーションしてください】
